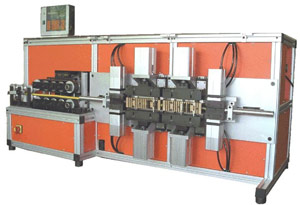

Isomat 20/360
Elektropneumatische Doppelkopf-Abläng- und
Abisoliermaschine für Litzen-, Drahtseil- und
Kabelbearbeitung bis 20 mm Durchmesser und 360 mm bzw. rechts
beliebiger Abmantel- oder
Abisolierlänge.
Steckbare Führungen und Messer. Speicher für
Kabelbearbeitungsparameter.
Besondere Produktvorteile und Bedienung
-
Robuster mechanischer Aufbau, dadurch gut
geeignet für große Stückzahlen und schwere Kabel
-
Starker Bandantrieb der Transporteinheit
-
Pneumatische Schneid- und Abisoliereinheit
-
Mit einem Adapter können auch Messer und
Messerblöcke der Isomat 12/180-360 Baureihe eigesetzt werden
-
Speicher für 99 Datensätze bzw. Programme
-
Dateneingabe über benutzerfreundliche
Folientastatur
-
Kabelüberwachungsautomatik
-
Überwachung von Zusatzgeräten (Zuführgerät,
Ableger) bei Störung erfolgt automatisches
Abschalten aller Geräte
-
Position von bis zu zwei Zusatzgeräten (z.B.
Zwischenabisolieren und Bedrucken) über Software
anwählbar
|
 |
|
Technische Daten: Isomat 20 /
360
|
Abisolier- bzw.
Abmantellänge: |
max. 360 mm |
links über
Programmteilstrecke: |
180 mm oder beliebig |
| rechts: |
180 mm |
Material
durchmesser: |
max. 20 mm |
| Schneidköpfe: |
2 Stck. |
Schneidlänge
vorwählbar: |
1 – 99.999 mm |
Stückzahl
vorwählbar: |
1 – 99.999 |
| Bündelzähler: |
1 – 999 |
Transport-
geschwindigkeit: |
0 – 100 m/min |
Elektrische
Anschlussspannung: |
230V/50Hz |
| Druckluftanschluss: |
6 bar |
| Schnittstellen: |
Vorschub, Ableger, Start/Stopp |
| L x B x H: |
ca. 1.800 x 800 x 1.000 mm |
| Gewicht: |
ca. 150 kg |
Optionen
- externe
Ansteuerung über Fußschalter für Einzeltakt z.B. bei Anbindung von
Wickeltöpfen
- PC-Steuerung
- Untergestell
- Untergestell fahrbar
Ink-Jet-Modul bestehend aus:
-
Alu-Gestell mit Grundplatte und Führungsbahn
für das Kabel
-
Führungsrollen
-
Ink-Jet-Kopfhalter X, Y, Z-verstellbar
-
Drehgeberaufnahme
Zubehör für Isomat 20/360
-
Messerblock (offene Ausführung)
-
Messerblock (geschlossene Ausführung)
-
Kabelführungshülsen zum Einstecken in den
Messerblock
-
Ein- und Auslaufrohr
-
PVC-Halter für Führungshülsen
-
Stützmesser
-
Formmesser
-
V-Radius, Oval- und V-Formmesser
-
Schneidmesser
|
