Abmanteln - Abisolieren

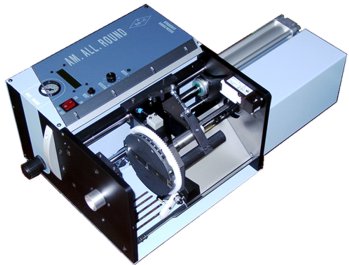

Abmantel- und Abisoliermaschine
AM.ALLROUND

Elektro-pneumatische Abisolier-
und Abmantelmaschine
mit rotierendem Messerkopf zur Bearbeitung
rotationssymetrisch aufgebauter
Kabel von 2 – 24 mm Durchmesser.
Für Litzen, Leitungen, Kabel und –
je nach Beschaffenheit – auch für Koaxialleitungen.

Es lassen sich problemlos auch extrem
schwierige Isolationen abisolieren, deren Bearbeitung
mit herkömmlichen Klemm-Schneidverfahren
nur unzureichend oder gar nicht möglich ist.

Besondere Produktvorteile und Bedienung

  • rotierender Messerkopf auch
    für schwierige Isolationen, wie PUR, Gummi etc.
  • als Koaxmaschine in Kombination
    mit Automaten einsetzbar
  • kurze Kabel (ab 55 mm + Abisolierlänge) bearbeitbar
  • kein Messerwechsel bei Einsatz von Flachmessern
  • kurze Rüstzeiten
  • frei wählbare Rotationsdauer des
    Messerkopfes zwischen o,3 bis 3 sek.,
  • Sensorauslösung
  • seitliche Abfallentsorgung
  • stufenlos einstellbare Leiterquerschnitte
  • Kabelführung im Führungsrohr
  • stufenlos einstellbare Klemmkraft
  • Düsen- und V-Messer als Sondermesser lieferbar
  • LCD-Anzeige



Abmantel- und Abisoliermaschine AM.ALLROUND


Technische Daten
Abmantel- und Abisoliermaschine AM.ALLROUND

Abisolierdurchmesser ca. 2 - 24 mm
Leiterquerschnitt stufenlos einstellbar
Auslösung über Sensor
Klemmkraft stufenlos einstellbar
Abmantellänge
(Vollabzug)
stufenlos einstellbar 5 - 160 mm
Teilabzug bis 300, 400 und 1.000 mm
Zykluszeit ca. 2 – 5 sek.
Luftverbrauch 4,1 ltr.,bei 160 mm
Abisolierlänge und 6 bar
Elektrischer Anschluss 230 V / 50 - 60 Hz
Druckluftanschluss 6 bar
Abmessungen
(L x B x H)
635 x 380 x 260 mm
Gewicht ca. 29 kg

Inklusive:
1 Paar Flachmesser zum Abisolieren bzw. Abmanteln
3 Führungsrohre Innendurchmesser 8, 16 und 25 mm

Zubehör

  • Flachabisoliermesser
  • Flachmesser mit Zentrierung
  • Düsenmesser
  • V-Messer

Weiteres Zubehör und Optionen wie Sondermesser,
längerer Anschlag, etc. auf Anfrage.
