Abmanteln - Abisolieren

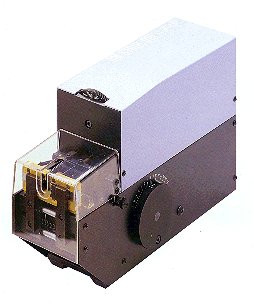

Abisoliermaschine AM.STRIP.015

Pneumatische Abisoliermaschine für elektrische und optische Leitungen bis 5 mm Außendurchmesser und Querschnitte von 0,15 - 4 mm² und einer Abisolierlänge von 1,5 -15 mm. Voll- und Teilabzug möglich.

Besondere Produktvorteile und Bedienung

  • extrem kurze Litzenenden bearbeitbar
  • exakte Parallelführung der Messerköpfe
  • Betrieb mit Düsen-, Prismen-
    und Flachabisoliermessern
  • Messerwechsel sekundenschnell
    und ohne Werkzeug
  • Sensorauslösung des Abisoliervorganges
  • Selbstzentrierende Klemmbacken
  • Ausblasvorrichtung für Isolationsreste
  • Einlegen des Kabels von oben
  • Anpressdruck der Klemmbacken selbstregulierend
    (abhängig von der wirkenden Abzugskraft)

Abisoliermaschine AM.STRIP.015


Technische Daten
Abisoliermaschine AM.STRIP.015

Materialdurchmesser  max. 5 mm
Querschnittsbereich  0,15 – 4,0 mm²
Flachleiter  bis 8 mm Breite
Abisolierlänge  1,5 – 15 mm
Leiterlänge  min. 9 mm + Abisolierlänge
Teilabzug  1 – 15 mm
Betriebsdruck  3 –6 bar
Luftverbrauch  ca. 0,15 l / Zyklus bei 6 bar
Taktzeit  ca. 0,5 sek.
Abmessungen
B x T x H
 95 x 280 x 165 mm
Gewicht  ca. 3,5 kg

Zubehör

Wartungseinheit
Düsen-, Prismen- und Flachabisoliermesser
