CRIMPMATIC CP 970

Crimppresse in kompakter, steifer und temperaturstabiler Plattenbauweise mit massivem Pressenbär und Festhub zum Verarbeiten von Crimpkontakten in Bandform oder Einzelware bis zu einem maximalen Drahtquerschnitt von 16 mm².

Die Crimppresse hat eine Werzeug-Schnellwechselvorrichtung zur Aufnahme von POWER-CRIMP-Werkzeugen.

Crimp-Schnellwechselwerkzeuge mit einem unteren Totpunkt von 135,78 mm können mit einer Adapterplatte eingebaut werden. Als Handarbeitsplatz oder Vollautomatenversion lieferbar. In der Ausführung als Handarbeitsplatz sind sämtliche Schutzeinrichtungen integriert.

Die Maschine kann kontinuierlich weiter aufgerüstet werden z.B. mit einer Crimpprozessüberwachung.

Besondere Produktvorteile und Bedienung

  • Einfache Handhabung
  • Kompakte raumsparende und sehr robuste Bauweise
  • Stückzähler
  • geräuscharm und weitgehend wartungsfrei
  • Fußschalter mit Sicherheitshaube
  • Schnellwechselvorrichtung für fast alle handelsüblichen AMP-kompatiblen Werkzeuge mit einem unteren Totpunkt von 135,78 mm, in Verbindung mit optionaler Adapterplatte
  • elektronisch gebremster Motor mit Frequenzumrichter
  • als Handarbeitsplatz und Vollautomatenversion lieferbar
  • bei Einzelkontakten mit Zwei-Handsicherheitsschaltung

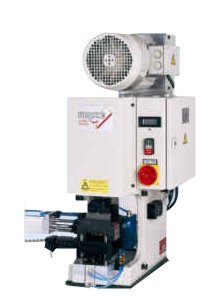

CRIMPMATIC CP 971


Technische Daten:  CRIMPMATIC CP 970

Presskraft:  50 kN
Leiter-
querschnitt:
bis 16 mm²
Hub: 44 mm
UT: 157,78 mm (mit Adapter135,78 mm)
Zykluszeit: 0,4s
Geräuschpegel: ca. 75 dB(A)
Antriebsleistung: 3 kW
Netzanschluss: 400 - 440 V, 50 - 60 Hz
B x T x H 350 x 580 x 850 mm (ohne Spulenarm)
Gewicht: ca. 220 kg

Option

  • Adapterplatte zur Aufnahme von
    Schnellwechselwerkzeugen bis 6 mm²
  • Crimpkraftüberwachung
