Crimpen

Stripmatic 944

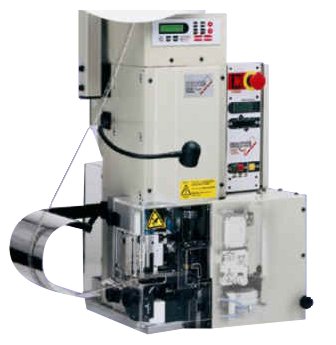

Elektro-pneumatische Crimppresse mit integrierter Abisoliervorrichtung und zusätzlichem Korrekturschnitt, bei dem der abzuisolierende Leiter nicht bewegt wird.

Exenterpresse in kompakter, steifer und temperaturstabiler Plattenbauweise mit massivem Pressenbär und Schnellwechselvorrichtung.

Für fast alle handelsüblichen Crimpwerkzeuge bis 2,5mm² .

Ein elektronisch gesteuerter Antrieb mit stufenlosem Vor- und Rücklauf ermöglicht einen optimalen Einrichtbetrieb der Werkzeuge.

Die pneumatische Abisoliervorrichtung ist für Längs- und Quertransportwerkzeuge ausgelegt. Sie ist geeignet zur Verarbeitung aller gängigen Kontaktteile und Isolationen von 0,14 - 2,5 mm².

Der Leiterquerschnitt, die Abisolierlänge und die Lage des Leiters zum Kontakt lassen sich ohne Werkzeug stufenlos nach Skalierung einstellen und sind somit jederzeit reproduzierbar.

Mit dem zusätzlichen Korrekturschnitt, es werden min. 1,5 mm vom Leiterende abgeschnitten, ist eine immer konstante Abisolierlänge gewährleistet.

Die optionale Abfallentsorgung hält den Arbeitsbereich frei von Korrekturschnitt- und Abisolierresten.

In Verbindung mit einer Crimpprozessüberwachung und dem DEFEKTIVE CRIMP CUTTING System ( DCC System ) werden fehlerhafte Crimpverbindungen sofort aussortiert und abgeschnitten.

Besondere Produktvorteile und Bedienung

  • Einfache Handhabung
  • Der Leiter bleibt während der Bearbeitung in Position, wodurch fehlerhaft angeschlagene Kontakte durch nachschwingende Leiter vermieden werden
  • Tipp-Betrieb zum Einrichten
  • Alle Einstellwerte sind skaliert und somit jederzeit reproduzierbar
  • Kompakte raumsparende und sehr robuste Bauweise
  • Stückzähler
  • Serienmäßige Absaugung der Isolationsreste
  • Pneumatische Kabelklemmeinheit mit V-förmiger Zange zum optimalen Einlegen des Leiters und optimal für empfindliche Isolationen geeignet
  • geräuscharm und weitgehend wartungsfrei
  • Schnellwechselvorrichtung für fast alle handelsüblichen AMP-kompatiblen Werkzeuge
  • elektronisch gebremster Motor mit Frequenzumrichter
  • In Verbindung mit einer Crimpprozessüberwachung und dem DEFEKTIVE CRIMP CUTTING System ( DCC System ) werden fehlerhafte Crimpverbindungen sofort aussortiert und abgeschnitten.


Stripmatic 944


Technische Daten:  CRIMPMATIC CP 944

Presskraft: 20 kN
Leiter-
querschnitt:
bis 2,5 mm²
Abisolierlänge: 2,5 - 14 mm
Abmantel-
länge:
min. 25 mm ( optional bis 17 mm ) bei Quertransport
Hub:  41 mm
UT: 135,78 mm
Antriebsleistung: 0,75 kW
Netzanschluss: 230 V, 50 - 60 Hz
Druckluft-
anschluss:
6 – 8 bar
Taktzeit: 1,0 s
Geräuschpegel: ca. 68 dB(A)
B x T x H 500 x 500 x 550 mm (ohne Spulenarm)
Gewicht: 140 kg

Optionen

  • Hubhöhenverstellung ( UT / OT ) +/- 0,1 mm in 1/100 mm Schritten
  • Maschinenleuchte
  • Automatischer Papieraufwickler (mit Durchhangsteuerung)
  • Automatischer Papieraufwickler (mit optischem Schlaufenabtastsensor)
  • Absaugen der Isolationsreste bestehend aus: Abfallbehälter, Absaugtrichter, Montagematerial
  • DCC System ( nur mit Crimpprozessüberwachung ) Schneidet bei einer Fehlermeldung den Kontakt ab
  • Crimpprozessüberwachung
  • Kurze Abmantellänge ist nur in Verbindung mit HCT-Werkzeugen bzw. nach Musterprüfung möglich
