Kupferlackdrahtbearbeitung

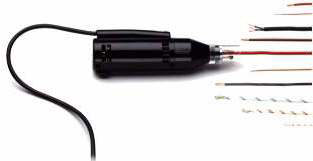

Abisofix

Elektrisches Handgerät mit rotierendem Messerkopf, Verdrillbacken oder Fräser.

  • Abisolieren von Kupferlackdraht, umsponnener Draht, Litzen;
  • Verdrillen von Litzen
  • Abfräsen von Lackbeschichtungen auf Flachmaterialien.
  • Entfernen von Oxidationsschichten Lack und Lötzinn

Besondere Produktvorteile und Bedienung

  • sehr kompaktes und handliches Gerät
  • das Abisofix besteht aus einer Motoreinheit und einem Messerkopf.
  • mit einem separaten Trafo wird die Drehzahl reguliert und so der Anpressdruck der
    Messer je nach Materialstärke variiert
  • der Messerkopf ist mit 3 Hartmetallmessern bestückt (nicht Typ S).
  • durch Rotation werden die Messer geschlossen (Zentrifugalkraft)
  • der Draht wird zwischen den stillstehenden Messern einführt, Abisofix einschalten,
    Draht durch die rotierenden Messer herausziehen, fertig
  • verschiedene Abisofixtypen lieferbar siehe nachfolgende Beschreibung






Abisofix

Abisofix

Standardmesserkopf für Lackdrähte

Abisolieren von lackisolierten und umsponnenen Drähten. Aufgezogener Isolierschlauch
kann gleichzeitig entfernt werden.
Abisolierabstand ca. 3 mm und Abisolierlänge max.70 mm

Typ A1 Werkzeug MK1 für Durchmesser Durchmesser 0,2 – 0,8 mm
Typ A3 Werkzeug MK3  für Durchmesser Durchmesser 0,6 – 2,0 mm
Typ A5? Werkzeug MK5 für Durchmesser 1,2 – 4,5 mm

Die Geräte A1 – A5 können auch mit Längenanschlag und Durchmesserbegrenzung geliefert
werden, als Typ A1 ML, A3 ML und A5 ML
Mit dem Längenanschlag "L" fixieren Sie die Abisolierlänge
von 3 - 40 mm. Für längere Abisolierungen kann der
Längenanschlag entfernt werden. Mit der Messerbegrenzung "M"
können Sie den Abisolierkopf auf einen bestimmten Drahtdurch-
messer einstellen.
Der Draht wird dadurch nicht angegriffen und höhere Taktzyklen sind möglich.


Standardmesserkopf für Lackdrähte

Standardmesserkopf für Lackdrähte

Kleinmesserkopf für Lackdrähte

Abisolierabstand ca. 1 mm und Abisolierlänge max.70 mm
Typ AK1 – AK8 Werkzeug KMK1 – KMK8
für Durchmesser von 0,5 – 1,2 mm
Die Kleinmesserköpfe haben feste Durchmesser in Abstufungen
von 0,1 mm


Kleinmesserkopf für Lackdrähte

Sondermesserkopf für Lackdrähte

In Sonderfällen, speziell in der Elektronik kann es erforderlich sein bis dicht an ein
Bauteil abzuisolieren.
Abisolierabstand ca. 0 mm und Abisolierlänge max.70 mm
Typ AS  Werkzeug ASH / ASHU / AS
Durchmesser 0,4 – 3,0 mm
mit Sonder-Hartmetallmesserkopf variabler Durchmesser
von 0,4 – 3,0 mm


Sondermesserkopf für Lackdrähte

Hartmetallfräser für Flachmaterial

Abisolieren von Flachkupfer bis 18 mm. Breitere Materialien können durch versetztes
Fräsen abisoliert werden. Allgemeine Fräsarbeiten z.B. Entfernen von Kupferperlen aus Motorblechpaketen.

Typ AF Werkzeug MKF mit Hartmetallfräser zum Abfräsen der
Lackschicht auf Flachmaterial


Hartmetallfräser für Flachmaterial

Flachgestellte Messer für Litzen

Abisolieren von Litzen bzw. Drähten mit dickwandiger Isolierung. Nur mit
Längenanschlag und Messerbegrenzung lieferbar.
Abisolierabstand ca. 3 mm und Abisolierlänge 3 - 40 mm

Typ AFML Durchmesser 3  Werkzeug MK3FML Durchmesser 0,6 - 2,0 mm
Typ AFML Durchmesser 5 Werkzeug MK5FML Durchmesser 2,0 - 5,0 mm

mit flachgestellten Hartmetallmessern variabler Durchmesser von 0,6 – 2,0 bzw. 2,0 – 5,0 mm


Flachgestellte Messer für Litzen

Verdrillen von abisolierten Litzenenden

Verdrillen von Litzen, sodaß sie wie massiver Draht in Klemmen, Kabelschuhe usw.
eingeführt werden können.



Typ AV 3  Werkzeug MKV3 Durchmesser 0,2 – 2,5 mm
Typ AV 5 Werkzeug MKV5 Durchmesser 2,5 – 6,0 mm

mit Verdrillbacken variabler Durchmesser von 0,2 – 2,5 / 2,5 – 6,0 mm


Verdrillen von abisolierten Litzenenden

Verdrillerhaken von Drahtschlaufen

Verdrillen über eine Drahtschlaufe von zwei oder mehr Drähten. Wenn nötig können
die verdrillten Drähte mit einem Messerkopf gemeinsam abisoliert werden.

Typ AVH mit Verdrallhaken zum Verdrillen von 2 oder mehreren Drähten bzw. Litzen


Verdrillerhaken von Drahtschlaufen

Netzgerät

Speziell für das ABISOFIX-Gerät entwickeltes Netzgerät
mit stufenloser Regelung, konstanter Spannung, quasi
Sanftanlauf und elektronischem Überlastschutz.


Netzgerät

Tischhalterung mit Fußschalter

Das ABISOFIX-Gerät wird mit der Tischhalterung an einer
Tischplatte stationär befestigt. Ein- und Ausschalten erfolgt
über den Fußschalter. Der Motor wird weiterhin exakt abgebremst.
Dies ermöglicht für Serienarbeiten kurze Taktzeiten.


Tischhalterung mit Fußschalter

Motor

Der ABISOFIX-Motor kann auch allein geliefert werden.
In der Ausführung "ADBW" hat er eine Welle mit einer
Bohrung von 2,8 mm.
Der Draht kann durch das Gerät geführt werden. Dadurch
sind längere Abisolierungen und Anzapfungen an beliebiger
Stelle möglich.


Motor

Plexiglas-Schutzkappe

Aus Sicherheitsgründen darf nur mit Schutzkappe gearbeitet werden.
Sie wird generell mitgeliefert und ist als Ersatzteil erhältlich.


Plexiglas-Schutzkappe

Ersatzmesser

Ersatzmesser sind für alle Typen lieferbar. Bei Verschleiß
empfehlen wir die Überholung des ganzen Messerkopfes bzw.
des Gerätes im Werk. Stumpfe Messer können nachgeschliffen werden.
Für Serienarbeiten empfehlen wir Messer mit Verschleißschutz


Ersatzmesser

Technische Daten




Abisofix
Gleichstrommotor: 16 –42 V
Länge: 180 mm
Durchmesser: 55 mm
Gewicht: 500 g



Transformator

Primärspannung: 230V/50-60Hz
Sekundärspannung: 16-42 V
Aufnahmeleistung: 35 VA
Gewicht: 1100 g



Geräte ohne Netzteil (Transformator) Typ

ABISOFIX  mit Standardmesserkopf* A1, A3, A5
ABISOFIX  mit Längenanschlag u. Messerbegrenzung* A1 LM, A3 LM, A5 LM
ABISOFIX  mit Sondermesserkopf mit HM-Messern ASH
ABISOFIX  mit Sondermesserkopf HM Messerbegr. ASMH
ABISOFIX  mit flachgestellten Messern für Litzen* AFLM3, AFLM5
ABISOFIX  mit Kleinmesserkopf AK 1 - AK 8
ABISOFIX  mit Hartmetall-Fräser AF
ABISOFIX  mit Verdrallerkopf AV3, AV5
ABISOFIX  mit Verdrillerhaken AVH

Motor (allein) AMO
Motor mit durchbohrter Welle ADBW



Zubehör Typ

Transformator NE 42i, CE-konform, NE 42B
Tischhalterung mit Fußschalter  ATE
Tischhalterung allein  ATH
Fußschalter allein AFO
Standardmesserkopf* MK1, MK3, MK5
Messerkopf mit Längenanschlag und Messerbegrenzung*  MK1LM, MK3LM, MK5LM
Sondermesserkopf mit HM-Messer MKSH
Sondermesserkopf mit HM-Messer u. Messerbegrenzung  MKSHM
Messerkopf mit flachgestellten Messern* MK3FLM, MK5FLM
Kleinmesserkopf 0,5 mm, 0,6 mm, ...1,2 mm KLMK1, KLMK2,...KLMK8
Ersatzmesser aus Hartmetall* A 1, 3 + 5
Ersatzmesser aus Hartmetall* flachgestellt für Litzen
Verdrillstäbe für Abisofix AV 3 + 5
Verdrallhaken -

Die mit * gekennzeichneten Geräte und Werkzeuge
können mit Verschleißschutz geliefert werden.
Die Standzeit erhöht sich ca. um den Faktor 5-10.
Bitte Type mit „-B“ erweitern ....-B
