Coditherm 4 Wire Digitaler Drucker für die Kabelbeschriftung

Der Coditherm 4 wire ist ein Thermo-Transfer Drucker für die Beschriftung von Kabelmaterialien mit unterschiedlichen Durchmessern. Das System besteht aus einer Thermo-Transfer Druckeinheit, einem Grundgestell und einer eigens entwickelten Verschiebeeinheit für die Beschriftung von Kabeldurchmessern von 1mm – 26mm.

Kabel mit einem Durchmesser von 1-8mm können 360° (rundum) bedruckt werden.

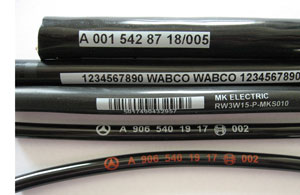

Durch den Drucker können Kabelmaterialien mit variablen Texten, Logos und Barcoden sehr einfach beschriftet werden. Die Druckvorlagen können elektronisch an einem PC erstellt und abgespeichert werden. Es sind verschiedene Farbbänder für unterschiedliche Kabelmaterialien in den Farben weiß, schwarz, rot, blau, gelb, grün, gold, silber... lieferbar.

Die Steuereinheit verfügt über ein farbiges 5,7“ Touch-Screen Grafikdisplay, welches das momentan gedruckte Etikett anzeigt, die Einstellungen diverser Parameter und den Dateitransfer ermöglicht.

Ein leistungsfähiger interner Mikroprozessor erlaubt eine schnelle Datenverarbeitung, auch nach jedem Druckvorgang ohne die Taktzeit zu beeinträchtigen. Ferner kann der Drucker über die eingebauten USB-Schnittstellen mit entsprechenden Adaptern in ein Netzwerk (Ethernet oder WLAN 802.11g) eingebunden werden. Eine serielle RS232-Schnittstelle, ein 128MB USB-Stick und eine Etikettendesignsoftware EasyCode 900 (1st level) sind in der Grundausstattung enthalten.

Systembestandteile

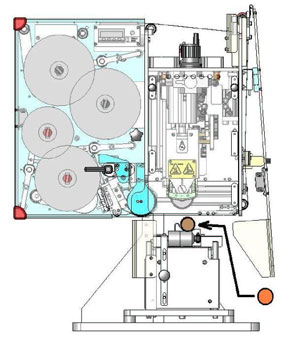

• Thermo-Transfer Druckeinheit:
• Drucksystem bestehend aus:
  Thermo-Transfer Druckeinheit
  Grundgestell
• Verschiebetisch mit Wechselplatte und -prismen
• Farbbandlänge: max. 500m
• Farbbandbreite min. 30mm - max. 100mm
• Selbstregulierende Farb-/Rezeptorbandkupplungen für eine gute Positioniergenauigkeit
• Der Drucker benötigt zum Betrieb ein Farb- und Rezeptorband
• „Corner Edge“ Druckkopf 300dpi (12 dots/mm),
• Farbband- und Rezeptorbandreservemeldung
• Staubschutz aus Makrolon

Elektronikeinheit:

• 5,7“ Grafikdisplay (sw) mit Touch-Screen
• Stromversorgung 220V 50Hz / 110V 60Hz
• USB-Schnittstelle inkl. USB-Stick (frontseitig)
• RS232-Schnittstelle max. Baudrate 115200
• Ethernet (LAN) oder Wireless (WLAN)
• 802.11g über USB Adapter (optional)
• 3 USB Schnittstellen für USB Adapter
• (LAN, WLAN) oder Barcodescanner
• Industrieschnittstelle (4 Ein-/Ausgänge)
• RS422-Schnittstelle über Konverter (optional)

Zubehör (im Lieferumfang))

• Verbindungskabel Elektronikeinheit – Druckmodul
• Länge 2,90m
• 128MB USB Stick
• EasyCode 900, Etikettendesignsoftware 1st level

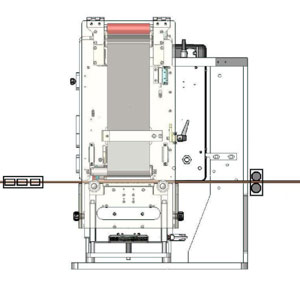

D. Kabelhandlingseinheit

	Für Kabeldurchmesser 1-8mm mit Gegendruckplatte (Wechselteil) Gegendruckplatte verfährt von rechts nach links, wobei das Kabel hierbei gerollt wird.
	Kabelführung für kleine Kabeldurchmesser.
	Transferrolle grau für kleine Kabeldurchmesser.

	Für Kabeldurchmesser 8-15mm und 15-26mm mit Prisma (2 Wechselteile)
	Prisma verfährt von rechts nach links, wobei das Kabel nicht gerollt wird.
	Kabelführung für große Kabeldurchmesser.
	Transferrolle rot (weich) für große Kabeldurchmesser und unregelmäßige Oberflächen.
