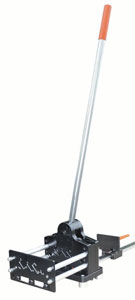

Tragschienenschneider und Lochgerät RC
300/02
Der RC 300/02 dient zum schnellen und
genauen Ablängen und Lochen 12 x 6,4 mm,
längs und quer, von Tragschienen bzw.
Hut- und Erdungsschienen der Größen
TH 15/5,5 - TH 35/7,5 - TH 35/15 x
1,5 - TH 32/9x5/15x10,5 und
CU 10,0 x 3,0 mm.
Produktvorteile und Bedienung
- geringer Kraftaufwand, da Exzenter
direkt über der Scherplatte liegt
- Führungsvorrichtung zum
90°-winkelgenauen Schneiden
- Ablängen und Lochen in einem
Arbeitsgang
- Längenanschlag 1.000 mm
- gratfreies Ablängen ohne Abfall
- Scherplatte nachschleifbar
- wartungsfrei
- einfache Montage auf Werkbank
- auch Sonderprofile möglich ( bitte
ca. 1.000 mm langes Muster liefern )
- auch Rundlochstempel 5,5 oder 6,0
mm lieferbar
- optional mit Hydraulikzylinder
lieferbar
Technische Daten

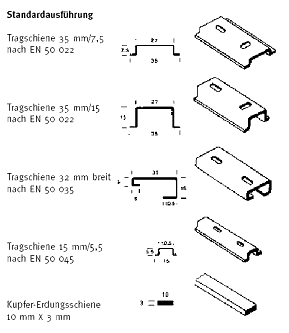

Abmessungen der Trag- bzw. TH
15/5,5 Hutschienen |
TH 35/7,5
TH 35/15 x 1,5
TH 32/9x5/15x10,5 |
Kupfer-Erdungsschienen |
10,0 x 3,0 mm |
Lochstempel |
12 x 6,4 mm |
Längenanschlag |
max. 1000 mm |
Abmessung L x B x H |
1400 x 150 x 760 mm |
Gewicht |
12 kg |
Lieferung inkl. Quer- und
Langlochstempel 12 x 6,4 mm
|
|
