CT 4000 Baureihe für Wellrohre

Die elektropneumatische CT 4000 Baureihe schneidet Wellrohre in den
Nennweiten 4,5 – 35 mm exakt auf dem „Wellenberg“ .

Wellrohre, geschlitzt oder ungeschlitzt, werden zum Schutz
von Kabeln und Kabelbäumen eingesetzt.

Beim Ablängen dieses Schutzmantels kommt es darauf an,
präzise und zuverlässig auf dem Wellenberg zu schneiden.
Ansonsten bilden sich scharfe Schnittkanten, die zur
Verletzung der eingezogenen Kabel führen.

Die Modelle der CT-Baureihe sind ein Beispiel für absolute
Präzision. Sie bearbeiten die Wellrohre
(ungeschlitzt, geschlitzt, wiederverschließbar)
exakt und zuverlässig auf dem Wellenberg und garantieren
dadurch für ein optimales Bearbeitungsergebnis.

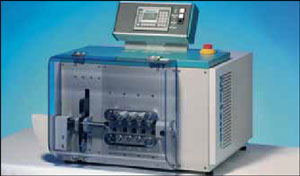

Diese CT Maschinen eignen sich außerdem für ein CT 4000
breites Spektrum an Schläuchen.

Die Modelle der CT-Baureihe

CT 4100

Das Einstiegsmodell in die präzise
Wellrohrbearbeitung mit Schlauchschnitt

CT 4150

Serienmäßig mit Schlauchschnitt und CT 4150 mit Schlitzmodul
Längsschlitzeinrichtung zum Ablängen
und Längsschlitzen der Wellrohre

CT 4200

Mit elektronischem Rotativschnitt, ideal
für weiche Rohrmaterialien und große
Rohrdurchmesser

CT 4250 (o. Abb.)

Mit elektronischem Rotativschnitt und
Längsschlitzmodul, das vielseitigste
Modell der CT-Baureihe

CT 4200

 mit Rotativeinheit

CT 4100

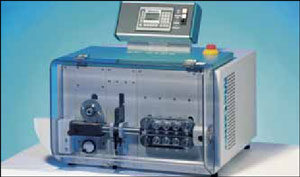

CT 4150 mit Schlitzmodul

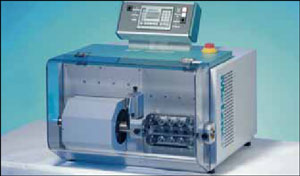

CT 4200 mit Rotativeinheit

Bandvorschub Bedienmodul Schneidemodul CT 4100
Technische Merkmale

Unterschiedliche Einsatzmöglichkeiten:
Die CT Maschinen bearbeiten zuverlässig und präzise Materialdurchmesser von 4,5 bis 35 mm.
Der große Einsatzbereich macht die Modelle zu einer nachhaltig wirtschaftlichen Investition.
Die Maschinen haben das Potential für alle zukünftigen Aufgaben.

Hohe Produktivität:

Die einzigartige Kombination von überragender Vorschubgeschwindigkeit und kürzesten Schnittzeiten macht die CT-Baureihe zu einem produktionssteigernden Faktor in Ihrer Bearbeitungslinie.

Präzision und Genauigkeit:

Hochleistungssensoren garantieren die zuverlässige Erkennung des Wellrohrprofils und positionieren den Schnitt präzise auf dem Wellenberg – für ein optimales Berarbeitungsergebnis.

Optimale Anpassung an verschiedene Materialien beim Vorschub:

Für jeden Wellrohrtyp bieten die CT-Maschinen das optimale Vorschubsystem:

• präzise und kraftvolle Bandvorschübe bei ungeschlitzten Wellrohren
• punktgenauer Transport von geschlitzten Wellrohren durch speziell angepasste Zahnräder

Zusätzlich bietet die CT Baureihe bei allen Bandvorschüben die besonders feinfühlige Bandverstellung „Senso-Press“ für eine optimale Anpassung an unterschiedliche Materialien.

Bandvorschub

Bedienmodul

Schneidemodul CT 4100

Frei programmierbarer Rotativschnitt:

Die Modelle CT 4200 und CT 4250 sind serienmäßig mit dem
Rotativ-Schneidemodul ausgestattet für eine optimale Schnittqualität
auch bei weichen, druckempfindlichen Materialien sowie bei großen
Durchmessern und geringen Wandstärken. Sämtliche Funktionen
des Rotativmoduls (Messerdrehzahl, Messervorschub, Schnitttiefe)
sind frei programmierbar, um den Schnitt genau nach den
Anforderungen des Materials einzustellen.

Integrierte Längsschlitzeinrichtung:

Die CT 4150 und CT 4250 bieten eine integrierte Längsschlitzeinrichtung
zum automatischen Längsschlitzen ungeschlitzter Wellrohre.

Schnelle Umrüstung:

Alle Führungsteile der CT-Maschinen sind bequem und schnell wechselbar.

Zubehöroptionen

• Materialzuführgeräte
• Tintenstrahldrucker / Heißprägegeräte
• Materialableger
• Arbeitstische

Rotativschnitt

Integrierte Längsschlitzeinrichtung

Schnelle Umrüstung
